在地鐵站、商場(chǎng)、圖書(shū)館、博物館等公共場(chǎng)所，我們經(jīng)常可以看到不同花色的人造石，米黃的、灰色的、大花的、細(xì)粉顆粒的……而且近年來(lái)，人造石越用越多，且尺寸也越用越大。

人造石項(xiàng)目剛做好的時(shí)候，大氣美觀，可是過(guò)了幾個(gè)月再去看的時(shí)候，人造石的那些病變問(wèn)題就出來(lái)了，讓很多項(xiàng)目經(jīng)理頭疼不已。

關(guān)于人造石的那些臭毛病，你見(jiàn)過(guò)幾個(gè)呢？

熟悉人造石的朋友都知道，人造石主要分有機(jī)人造石和無(wú)機(jī)人造石（水磨石為主）。這兩種人造石的主要成分不一樣，所以它們出現(xiàn)的病變問(wèn)題也不一樣。

今天，我們就來(lái)重點(diǎn)了解一下有機(jī)人造石的病變問(wèn)題吧！

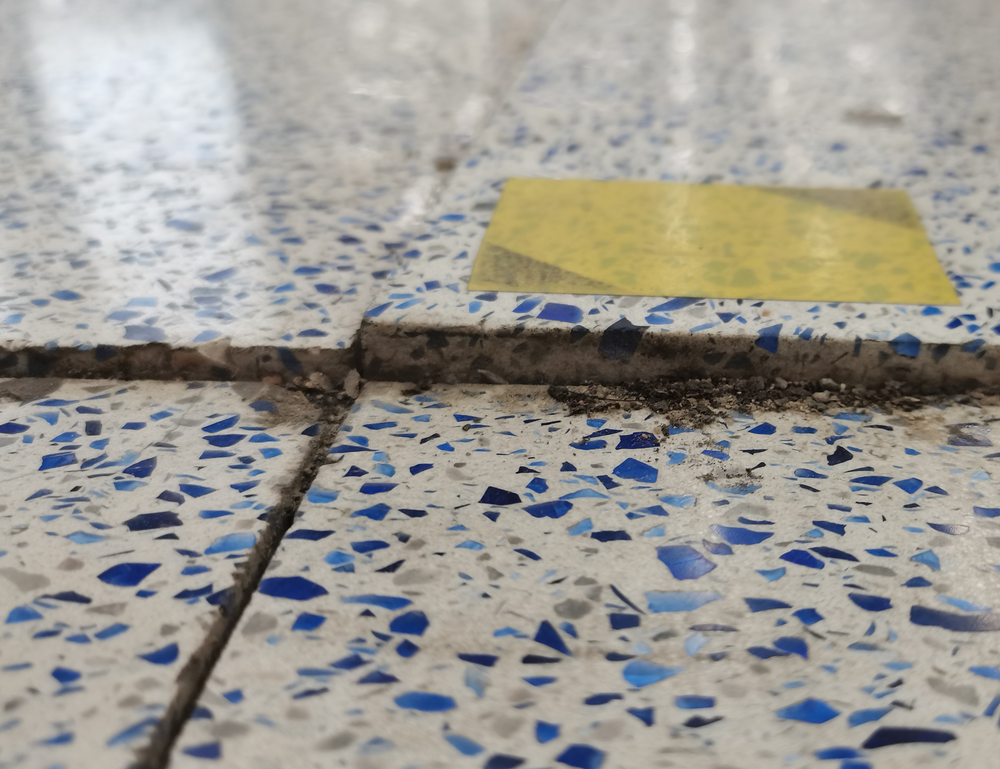

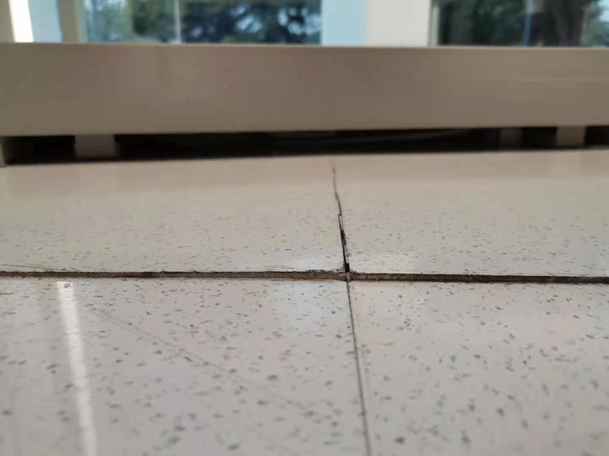

 病變之一：翹曲、變形

有機(jī)人造石的主要成分是樹(shù)脂和石粉，容易熱脹冷縮、濕脹干縮，當(dāng)人造石受到溫度或濕度影響發(fā)生膨脹，粘結(jié)劑的強(qiáng)度不夠粘不住它們的時(shí)候，就會(huì)產(chǎn)生翹曲變形。

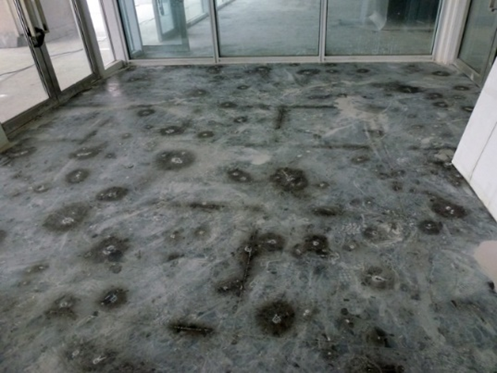

病變之二：泛堿、水斑

人造石里含有天然石材的顆粒，天然石材是有毛細(xì)孔的，在吸收了粘結(jié)劑里的堿性水以后，和石材發(fā)生反應(yīng)，會(huì)形成像果凍一樣的凝膠，這就是我們看到的水斑。

有些品種的人造石在吸收了堿性水以后，隨著時(shí)間的推移水份蒸發(fā)了，堿留在了石材內(nèi)部和表面，肉眼看上去白乎乎的，這就是泛堿

病變之三：被腐蝕

有機(jī)人造石里的樹(shù)脂非常不耐堿，長(zhǎng)期接觸堿性較高的粘結(jié)劑，就會(huì)慢慢被腐蝕，從而引起人造石出現(xiàn)空鼓破壞等現(xiàn)象。

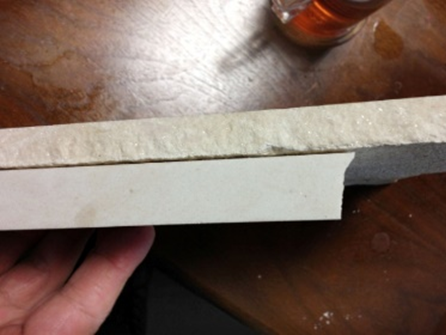

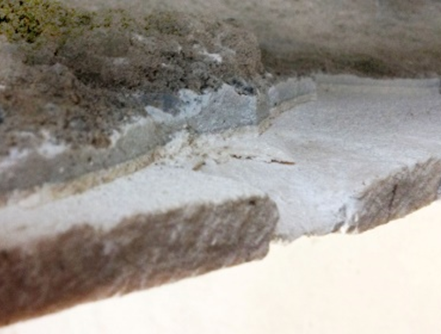

以上圖片為腐蝕前、后對(duì)比圖

腐蝕后的人造石厚度明顯薄了很多

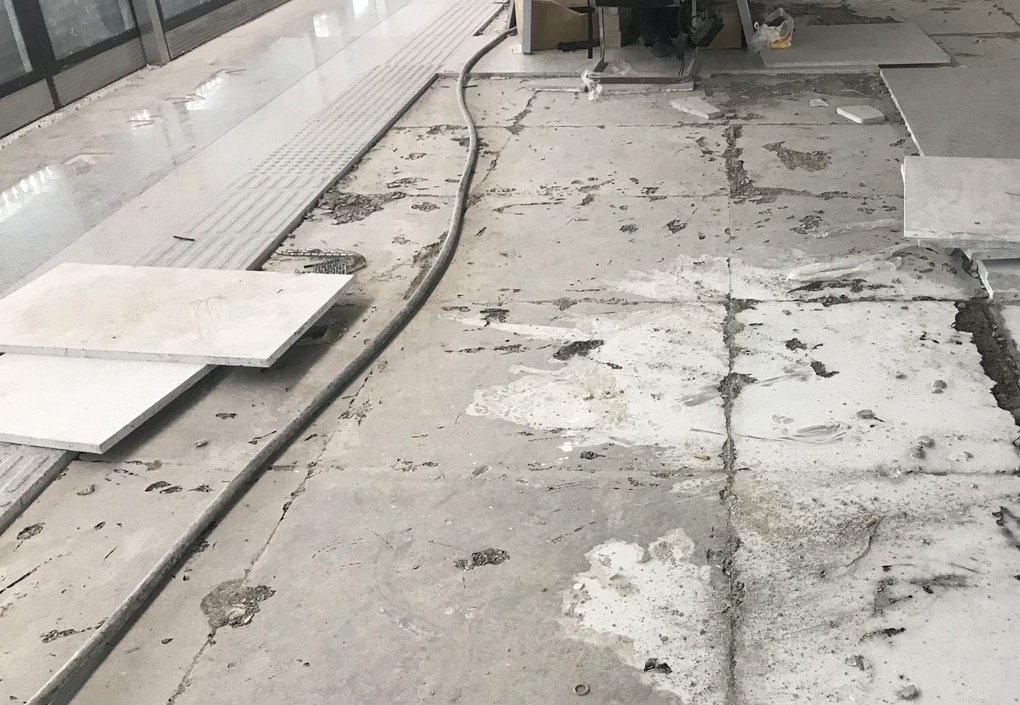

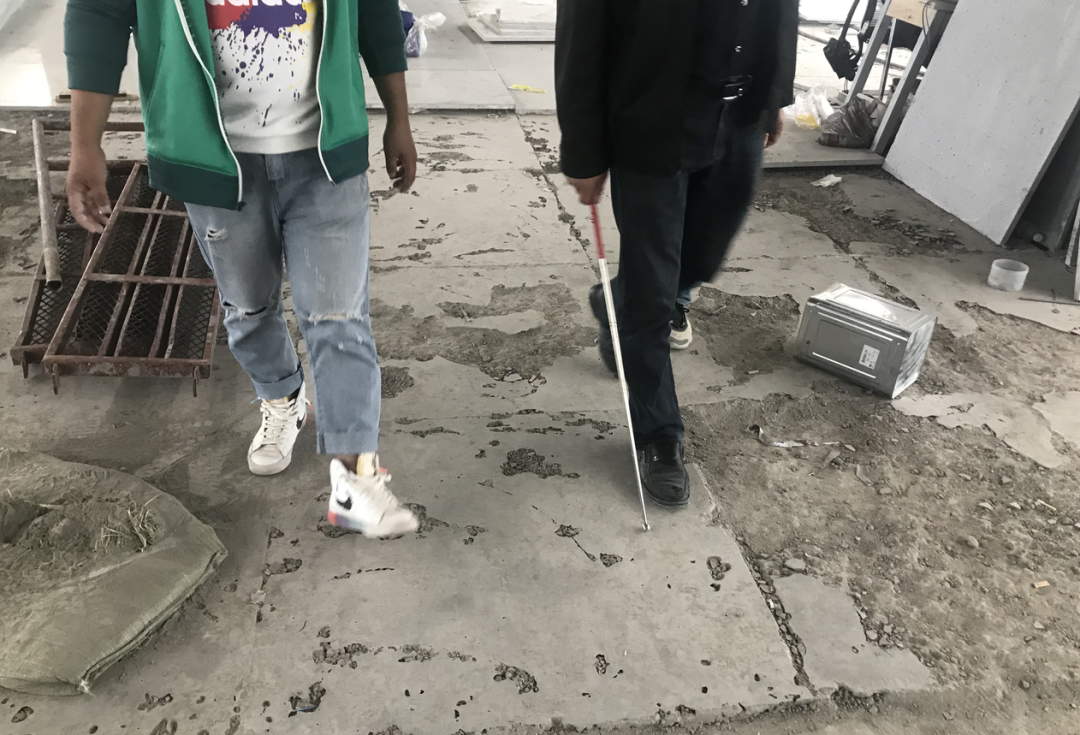

病變之四：空鼓

石材空鼓是比較常見(jiàn)的現(xiàn)象，有的是在粘結(jié)層空了，有的是在基層就空了，有的則是在背膠層空了。不論是哪一層空了，都可以說(shuō)明那一層的強(qiáng)度是相對(duì)較低的。

如果是粘結(jié)層空了，原因可能是選擇了不合適的膠粘劑，有的工地還在用水泥貼人造石，這些都會(huì)導(dǎo)致粘結(jié)層強(qiáng)度不夠而空鼓。

如果是基層空了，有可能是因?yàn)榛鶎訌?qiáng)度不夠，有起砂、起粉的現(xiàn)象，或者是疏松物沒(méi)清理干凈，亦或者是半干砂漿地面做得太厚等等。

如果是背膠層空了，原因可能是背膠質(zhì)量不合格；背膠涂刷不規(guī)范（厚度不達(dá)標(biāo)、沒(méi)有涂刷到位）；留縫不夠等原因?qū)е氯嗽焓冃萎a(chǎn)生的力無(wú)處釋放，超過(guò)了背膠的強(qiáng)度等。

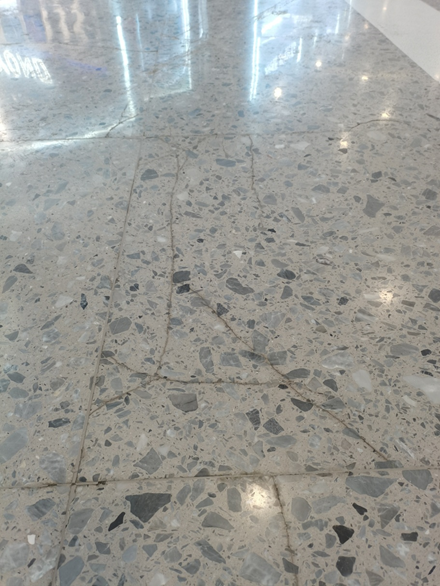

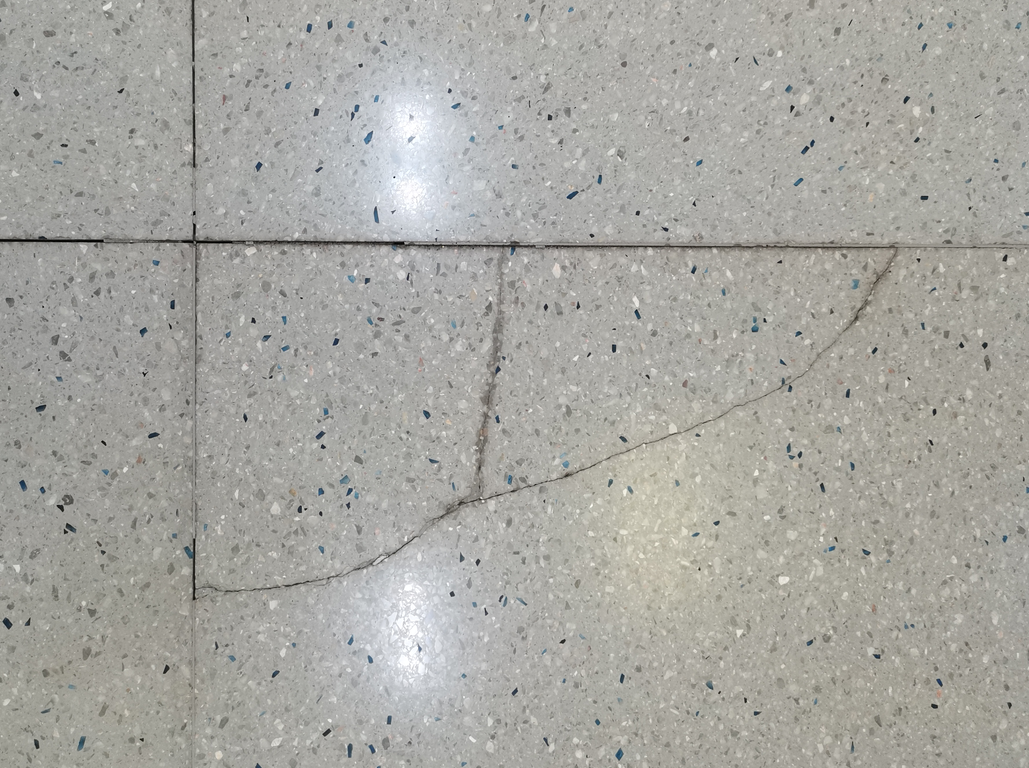

病變之五：開(kāi)裂

很多開(kāi)裂現(xiàn)象和不正確的施工操作有關(guān)系，例如貼石材水平調(diào)整的時(shí)候用力敲擊、粘結(jié)劑強(qiáng)度未達(dá)標(biāo)的時(shí)候上人、交叉施工時(shí)器械碾壓等。

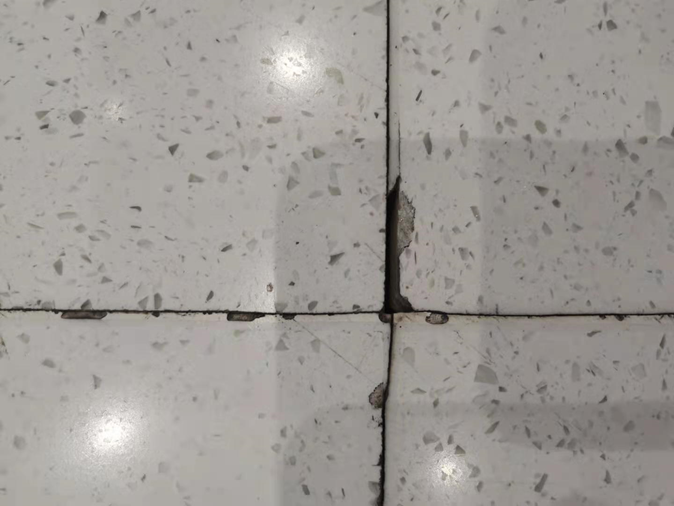

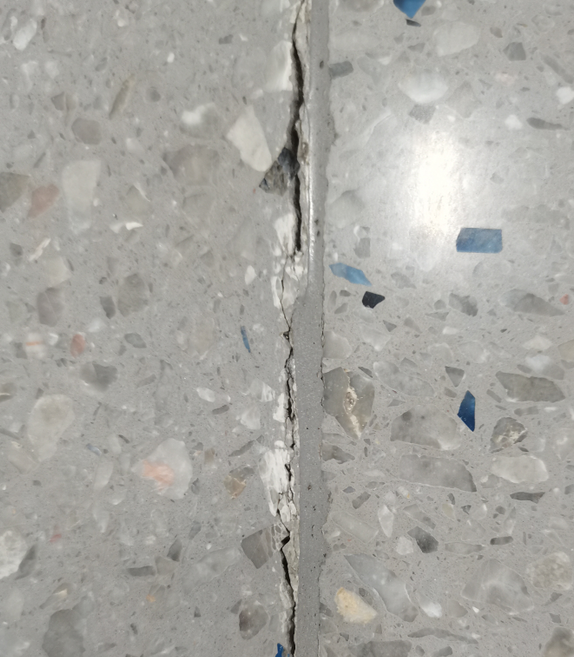

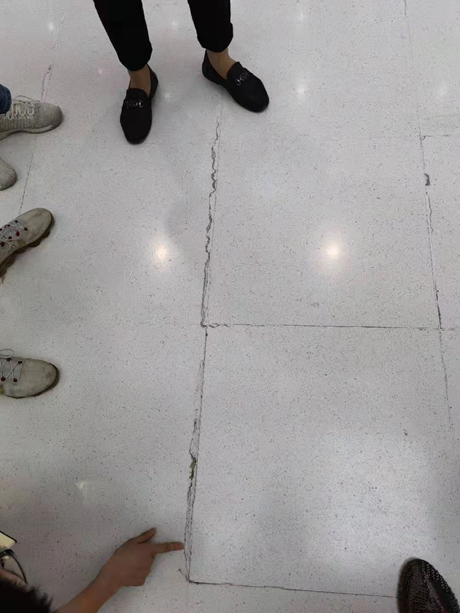

病變之六：爆邊

爆邊，主要是因?yàn)樗旧頍崤蛎浵禂?shù)高，尤其是石英石，在沒(méi)有留出足夠的縫、沒(méi)有使用柔性填縫劑填縫的情況下，相鄰兩塊膨脹了的人造石“硬碰硬”，最后傷亡慘重。

關(guān)于有機(jī)人造石的病變，您還見(jiàn)過(guò)哪些呢？

歡迎在留言區(qū)補(bǔ)充，和我們一起交流，共同助力人造石項(xiàng)目高質(zhì)量發(fā)展，減少項(xiàng)目病變問(wèn)題的產(chǎn)生。
